O AM6/AN-2H é um sensor indutivo cilíndrico M12 de corpo curto da Datasensing: apenas 52,3 mm de comprimento e 20 g, mantendo a distância sensora de 4 mm (não-faceado) e a frequência de comutação de 2 kHz do modelo padrão. Saída NPN NA e conexão por conector M12 — a combinação certa para máquinas com entradas em lógica NPN e pouco espaço de instalação.
Corpo em latão niquelado, proteção IP67 e o pacote completo de proteções elétricas (curto-circuito, inversão de polaridade, sobretensão impulsiva e cargas indutivas).
Aplicações típicas
Detecção de peças metálicas em dispositivos compactos, gabaritos e garras de robô onde cada milímetro conta, retrofit e reposição em máquinas de origem asiática (que tipicamente usam lógica NPN), fim de curso eletrônico em atuadores pequenos, equipamentos com alta densidade de sensores.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 4 mm |
| Distância operacional | 0…3,2 mm |
| Alvo padrão | 12×12 mm FE360 |
| Fator de correção | cobre: 0,41 / alumínio: 0,47 / latão: 0,56 / inox: 1,15 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída
| Tipo de saída | NPN |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 2 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 200 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,8 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

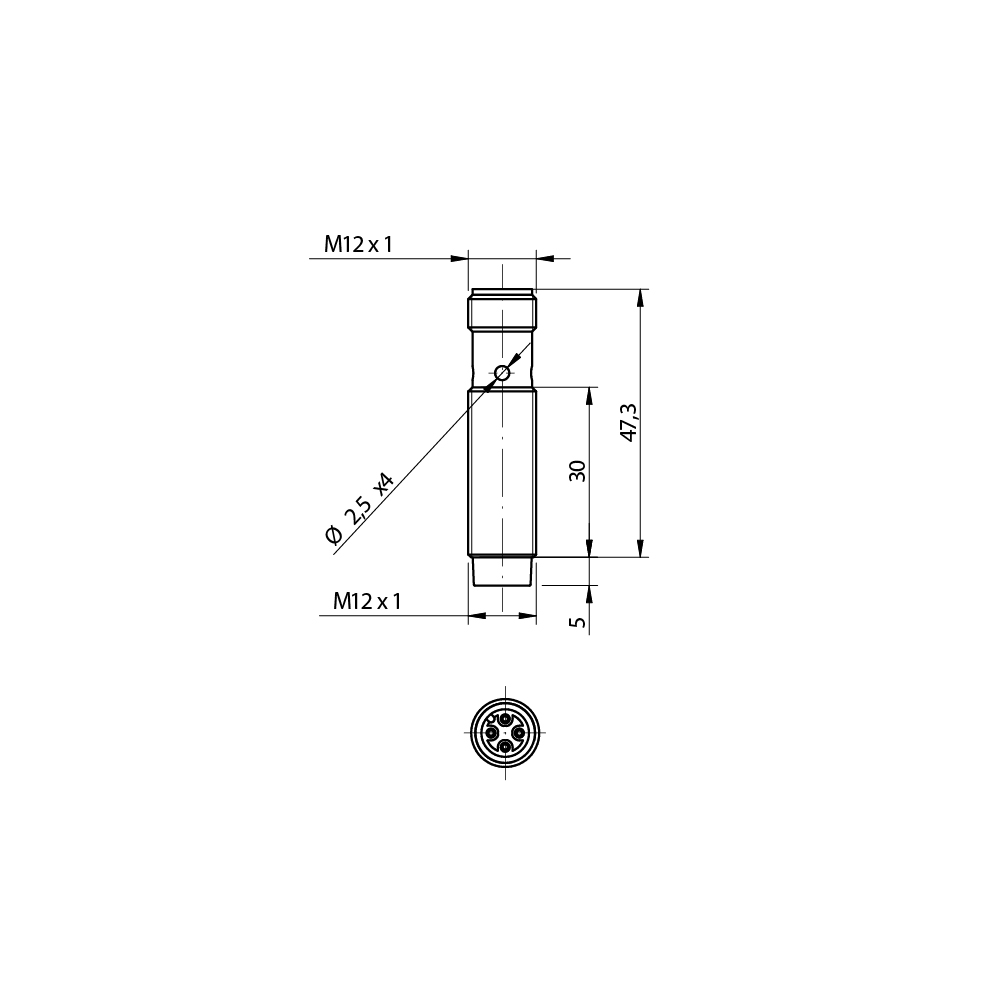

| Dimensões | M12 x 1 / L = 52,3 mm (corpo curto) |
| Montagem | Não-faceada (não embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Conector M12 |
| Torque de aperto | 10 Nm |
| Peso | 20 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M12x1 |
Perguntas frequentes
Quando escolher NPN em vez de PNP?
Depende da entrada do seu CLP ou controlador. Equipamentos de origem asiática (japonesa, coreana, chinesa) tipicamente usam lógica NPN (comutação pelo negativo); os de padrão europeu, PNP. Para substituição, mantenha o mesmo tipo do sensor original — na dúvida, envie o código do sensor atual que nossa equipe confirma.
O corpo curto perde desempenho em relação ao padrão?
Não — distância sensora, frequência de comutação e proteções são as mesmas do AM1 padrão. A diferença é só o comprimento (52,3 mm vs 64,8 mm), pensado para instalações onde o espaço atrás do ponto de fixação é limitado.
Precisa da versão PNP, com cabo ou faceada? A série AM cobre todas as combinações. Consulte a Civitech — distribuidor autorizado Datasensing com estoque em São Paulo.
