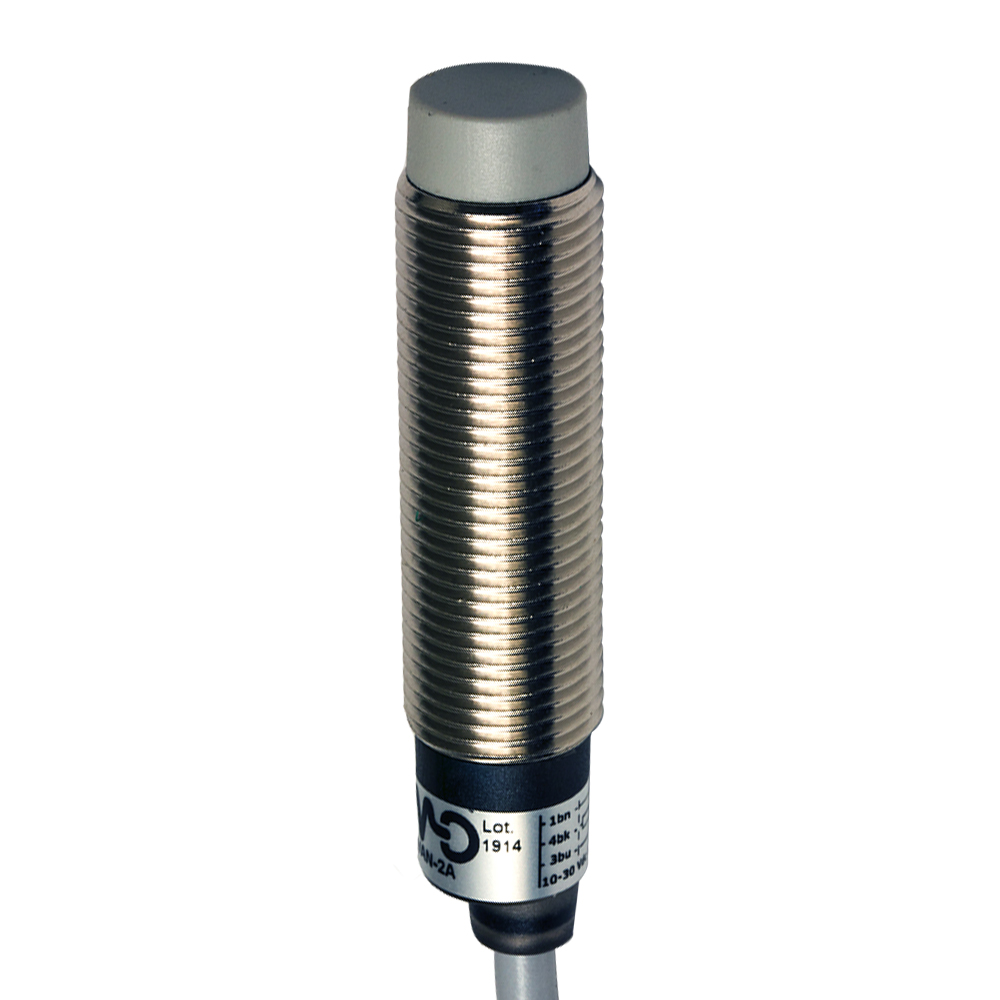

O AM1/AN-4A é um sensor indutivo cilíndrico M12 não-faceado de longa distância da Datasensing: distância sensora nominal de 8 mm — o dobro de um M12 convencional — com saída NPN NA e cabo PVC de 2 m com saída axial. Corpo compacto de 49,8 mm em latão niquelado, frequência de comutação de 2 kHz e proteção IP67.
A distância ampliada dá folga entre o sensor e a peça detectada — reduzindo colisões acidentais (a principal causa de quebra de sensores indutivos) e tolerando variações de posicionamento do alvo. A versão NPN atende máquinas e CLPs com entradas em lógica negativa, típicas de equipamentos de origem asiática.
Aplicações típicas
Detecção de peças metálicas com variação de posição, fim de curso em atuadores onde a folga adicional evita impacto, reposição de sensores NPN de longa distância de outras marcas, aplicações em máquinas asiáticas com fiação direta (a saída por cabo dispensa conector).
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 8 mm |
| Distância operacional | 0…6,48 mm |
| Alvo padrão | 24×24 mm FE360 |
| Fator de correção | cobre: 0,41 / alumínio: 0,46 / latão: 0,52 / inox: 0,71 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída

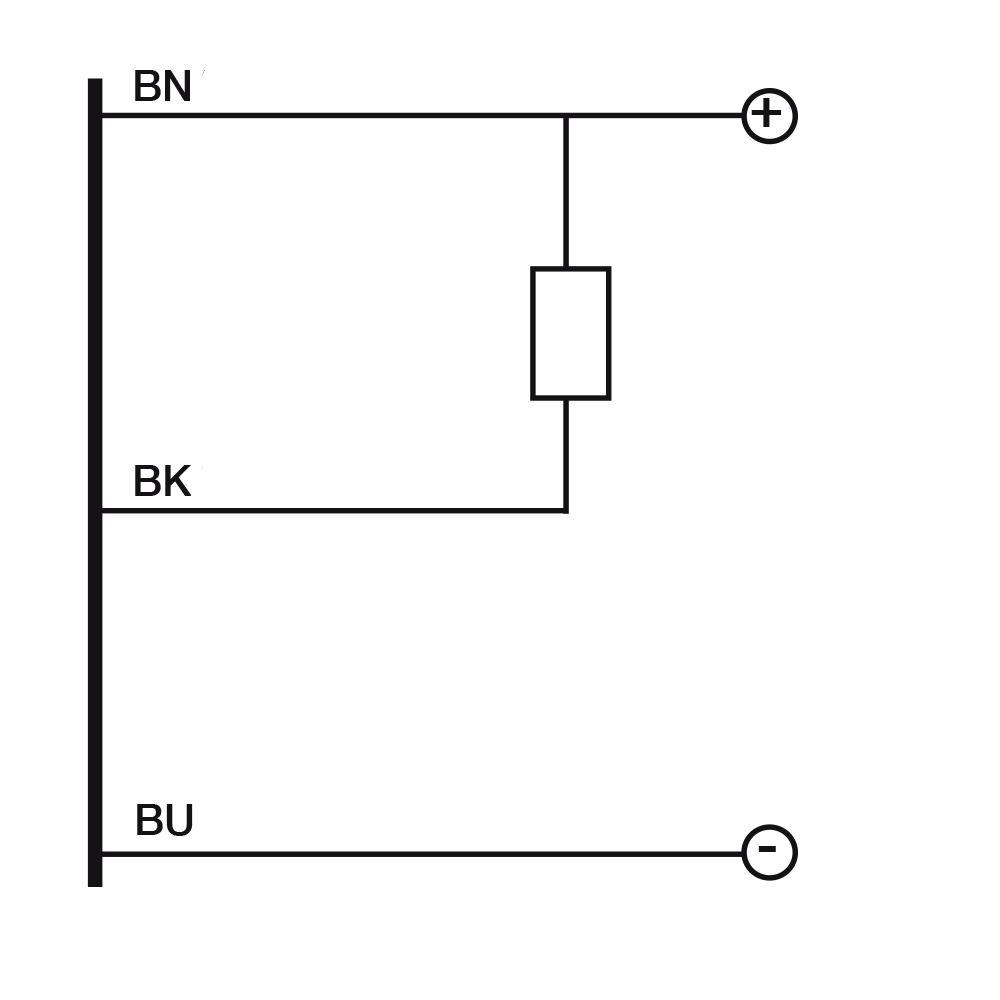

| Tipo de saída | NPN |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 2 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 200 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,8 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

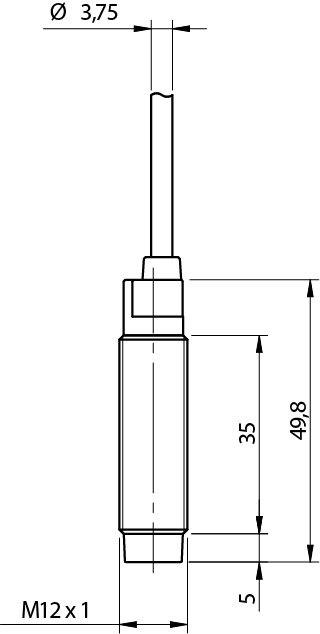

| Dimensões | M12 x 1 / L = 49,8 mm |
| Montagem | Não-faceada (não embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Cabo PVC 2 m (axial) |
| Torque de aperto | 10 Nm |
| Peso | 70 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M12x1 |
Perguntas frequentes
Cabo ou conector: qual escolher?
Cabo (como este modelo) tem menor custo e um ponto a menos de falha — bom para instalações definitivas. Conector agiliza a troca em manutenção sem refazer fiação — bom para pontos com histórico de substituição. A versão com conector deste sensor é o AM1/AN-4H.
A longa distância muda algo na detecção de alumínio e inox?
Os fatores de correção se aplicam sobre os 8 mm: alumínio detecta a ~3,7 mm, inox a ~5,7 mm. Mesmo reduzidas, essas distâncias ainda superam as de um M12 padrão detectando aço — outra vantagem prática da versão longa distância.
Precisa em PNP ou com conector? A série AM cobre todas as combinações. Envie o código do seu sensor atual e a Civitech — distribuidor autorizado Datasensing — confirma o equivalente.
