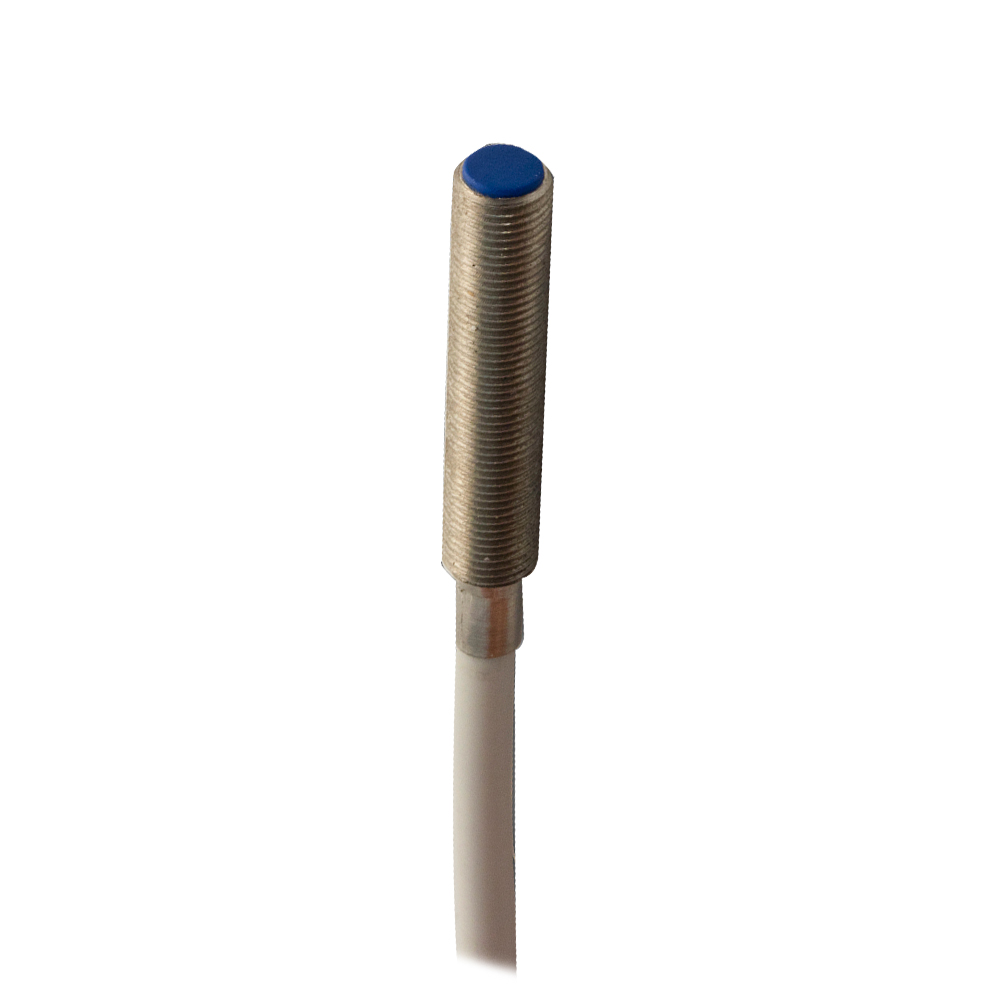

O AD1/AP-1A é um sensor indutivo miniaturizado M5 da Datasensing — apenas 30,2 mm de comprimento com corpo em aço inox AISI303. É a resposta para detecção de peças metálicas em espaços onde um M8 ou M12 simplesmente não cabe: distância sensora de 0,8 mm (montagem faceada), frequência de comutação de 5 kHz — a mais alta da linha, para detecção de objetos pequenos em alta velocidade — e saída PNP NA com cabo PVC de 2 m axial.
Proteção elétrica completa, IP67 e certificações CE e cULus. O corpo em inox agrega resistência mecânica e à corrosão a um sensor desse porte.
Aplicações típicas
Detecção de componentes miniatura em montagem eletrônica e mecânica de precisão, garras e pinças de manipuladores, detecção de posição em ferramentas e dispositivos compactos, contagem de peças pequenas em alta velocidade, verificação de presença de pinos, esferas e componentes metálicos de pequeno porte.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 0,8 mm |
| Distância operacional | 0…0,65 mm |
| Alvo padrão | 5×5 mm FE360 |
| Fator de correção | cobre: 0,32 / alumínio: 0,26 / latão: 0,35 / inox: 0,66 (±10%) |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída

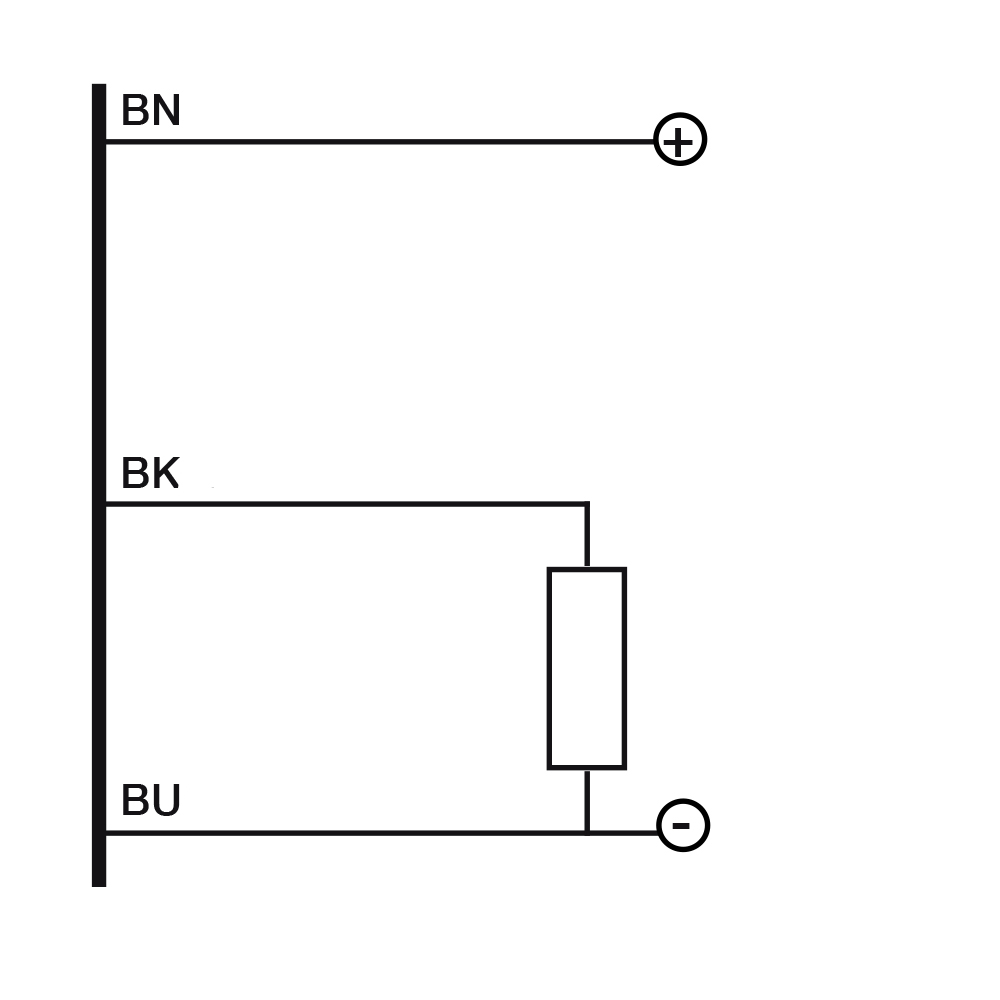

| Tipo de saída | PNP |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 5 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 100 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,5 V @ 100 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

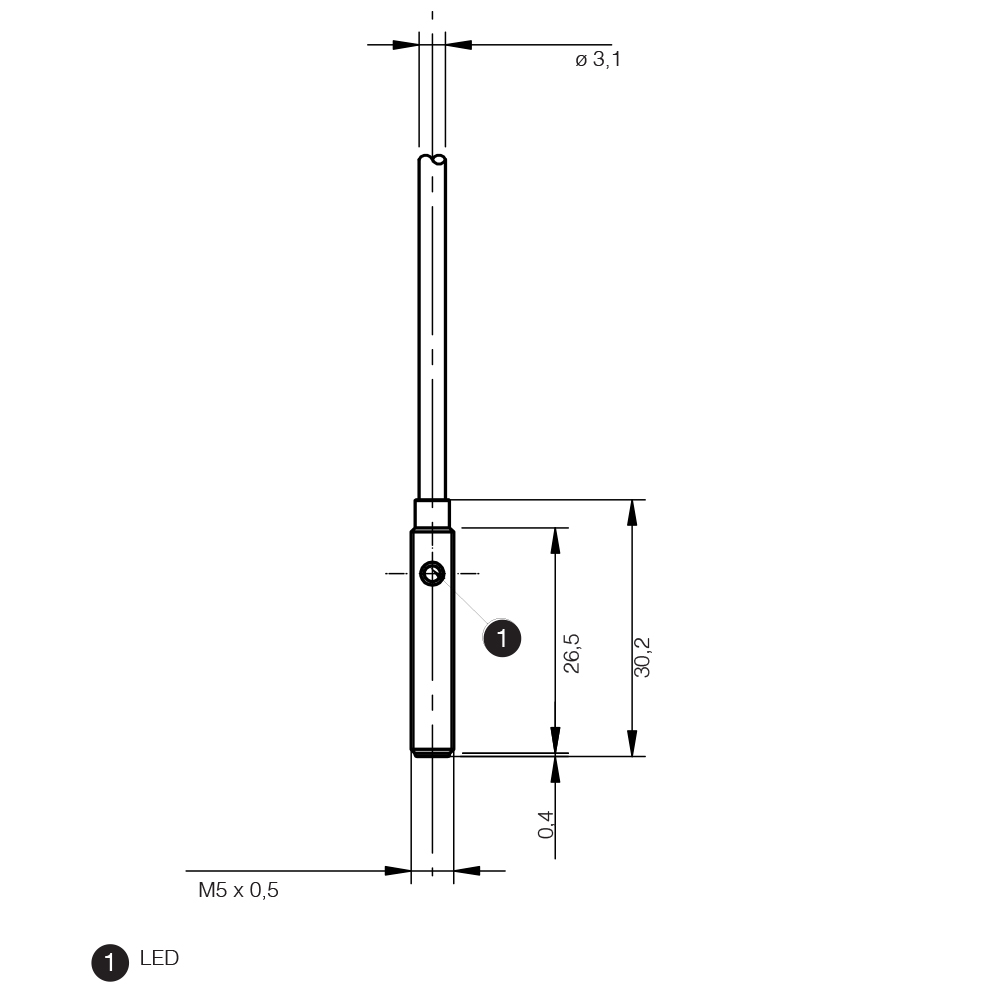

| Dimensões | M5 x 0,5 / L = 30,2 mm |
| Montagem | Faceada (embutida) |
| Material do corpo | Aço inox AISI303 |
| Conexão | Cabo PVC 2 m (axial) |
| Torque de aperto | 2 Nm |
| Peso | 30 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, cULus |
| Acessórios inclusos | 2 porcas M5x0,5 |
Perguntas frequentes
Que cuidados exige um sensor M5 na instalação?
Dois principais: o torque de aperto máximo de 2 Nm (bem menor que sensores maiores — aperto excessivo danifica a rosca fina) e a distância de detecção curta, que exige posicionamento preciso do alvo, tipicamente a 0,4-0,5 mm da face. É um sensor de precisão, não de tolerância.
A frequência de 5 kHz faz diferença prática?
Sim — é mais que o dobro dos M12 convencionais (2 kHz). Permite detectar e contar objetos pequenos passando em altíssima velocidade, como dentes de engrenagem para monitoramento de rotação e componentes em alimentadores vibratórios rápidos.
Existe versão com conector em vez de cabo?
Sim — a série AD1 tem versões com conector M8 (comprimento 38 mm). Consulte a Civitech para o modelo com a conexão ideal para sua aplicação.
Trabalha com dispositivos de precisão? A Civitech distribui a linha completa de sensores miniaturizados Datasensing (M5, M8) com suporte na especificação. Envie sua aplicação — distribuidor autorizado com estoque em São Paulo.
