O AM1/AN-2H é um sensor indutivo cilíndrico M12 não-faceado da Datasensing com distância sensora nominal de 4 mm, saída NPN NA (normalmente aberta) e conexão por conector M12 — o formato padrão de mercado que agiliza a troca em manutenção sem refazer cabeamento. Frequência de comutação de 2 kHz, corpo em latão niquelado e proteção IP67.
É a versão em lógica NPN do M12 padrão mais utilizado na indústria — a escolha natural para reposição direta de sensores NPN em máquinas existentes, especialmente equipamentos de origem asiática, e para novos projetos com CLPs de entrada NPN.
Aplicações típicas
Reposição de sensores indutivos NPN de qualquer marca (envie o código do seu sensor atual e confirmamos a equivalência), detecção de posição de peças metálicas, fim de curso eletrônico, contagem de peças, monitoramento de presença em dispositivos e máquinas com lógica NPN.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 4 mm |
| Distância operacional | 0…3,2 mm |
| Alvo padrão | 12×12 mm FE360 |
| Fator de correção | cobre: 0,41 / alumínio: 0,47 / latão: 0,56 / inox: 1,15 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída

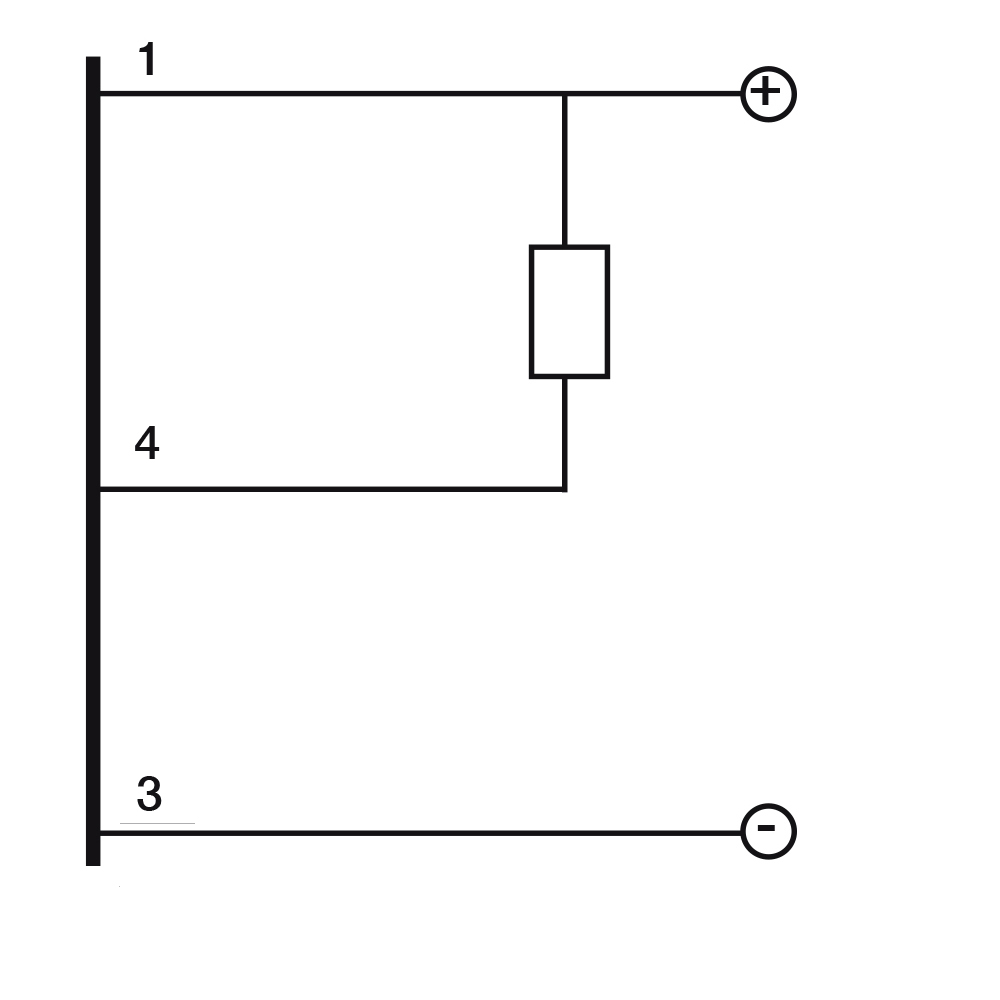

| Tipo de saída | NPN |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 2 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 200 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,8 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

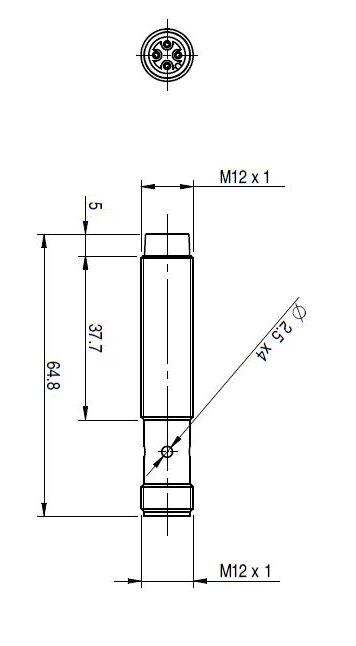

| Dimensões | M12 x 1 / L = 64,8 mm |
| Montagem | Não-faceada (não embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Conector M12 |
| Torque de aperto | 10 Nm |
| Peso | 30 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M12x1 |
Perguntas frequentes
Este sensor substitui indutivos NPN de marcas asiáticas?
Na grande maioria dos casos, sim — sensores indutivos M12 NPN de 3 fios seguem o mesmo padrão dimensional e elétrico entre fabricantes. Confira distância sensora (4 mm), tipo de montagem (não-faceada) e conexão (M12), ou envie o código do seu sensor atual que nossa equipe confirma a equivalência sem compromisso.
Qual a diferença entre este modelo e o AM1/AP-2C?
Dois pontos: a lógica de saída (este é NPN; o AP-2C é PNP) e a conexão (este tem conector M12; o AP-2C tem cabo de 2 m com saída 90°). A parte de detecção é idêntica: 4 mm, não-faceado, 2 kHz.
Precisa em PNP, com cabo ou corpo curto? A série AM cobre todas as variações — consulte a Civitech, distribuidor autorizado Datasensing.
