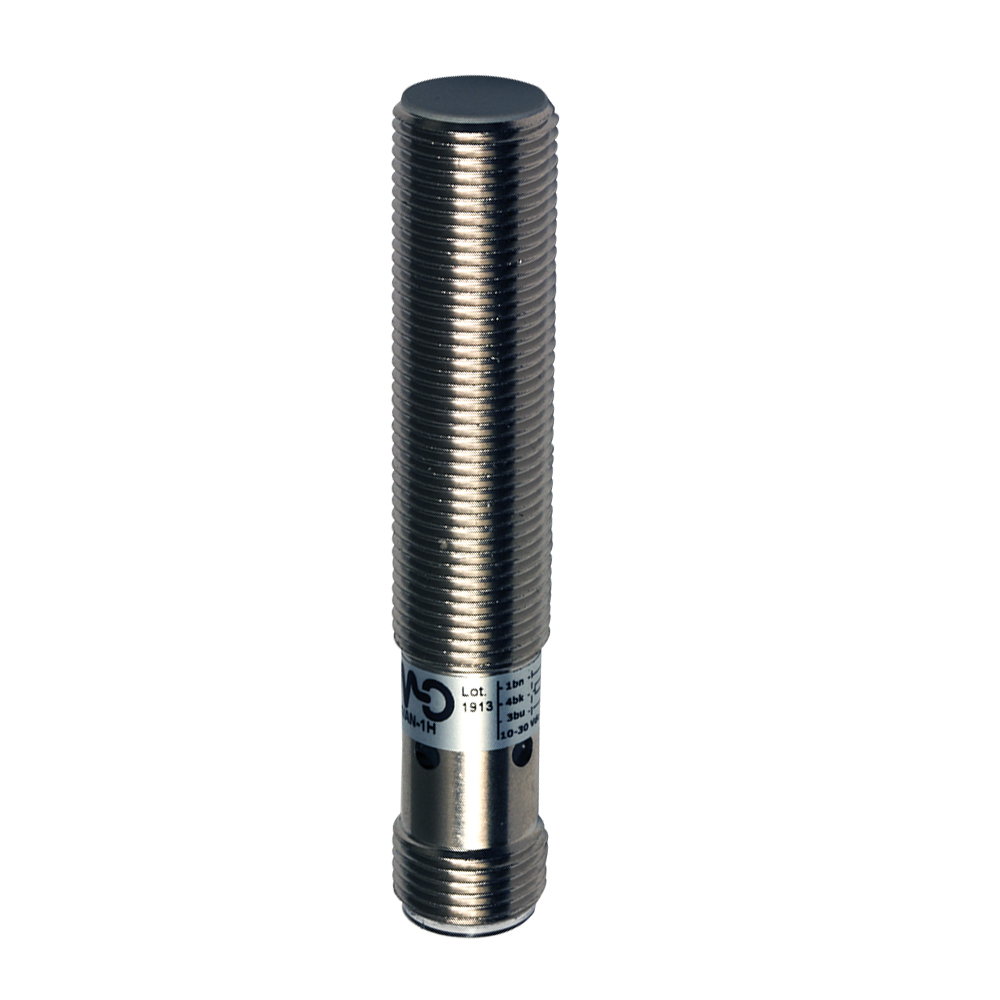

O AM1/AP-1H é um sensor indutivo cilíndrico M12 faceado da Datasensing na configuração mais utilizada da automação industrial: montagem embutida (face nivelada ao suporte metálico), distância sensora de 2 mm, saída PNP NA — o padrão dos CLPs europeus — e conector M12 para substituição rápida em manutenção. Se existe um “sensor indutivo padrão” em listas de materiais de máquinas, é esta especificação.
Frequência de comutação de 2 kHz, corpo em latão niquelado, IP67, proteções elétricas completas e certificações CE e UR.
Aplicações típicas
Detecção de posição embutida em bases, batentes e dispositivos usinados, fim de curso eletrônico em máquinas de padrão europeu, itens de reposição padronizados em planos de manutenção (a configuração PNP NA faceado M12 conector é a mais comum em estoques de MRO), substituição direta de sensores equivalentes de qualquer marca.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 2 mm |
| Distância operacional | 0…1,62 mm |
| Alvo padrão | 12×12 mm FE360 |
| Fator de correção | cobre: 0,22 / alumínio: 0,31 / latão: 0,41 / inox: 0,77 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída

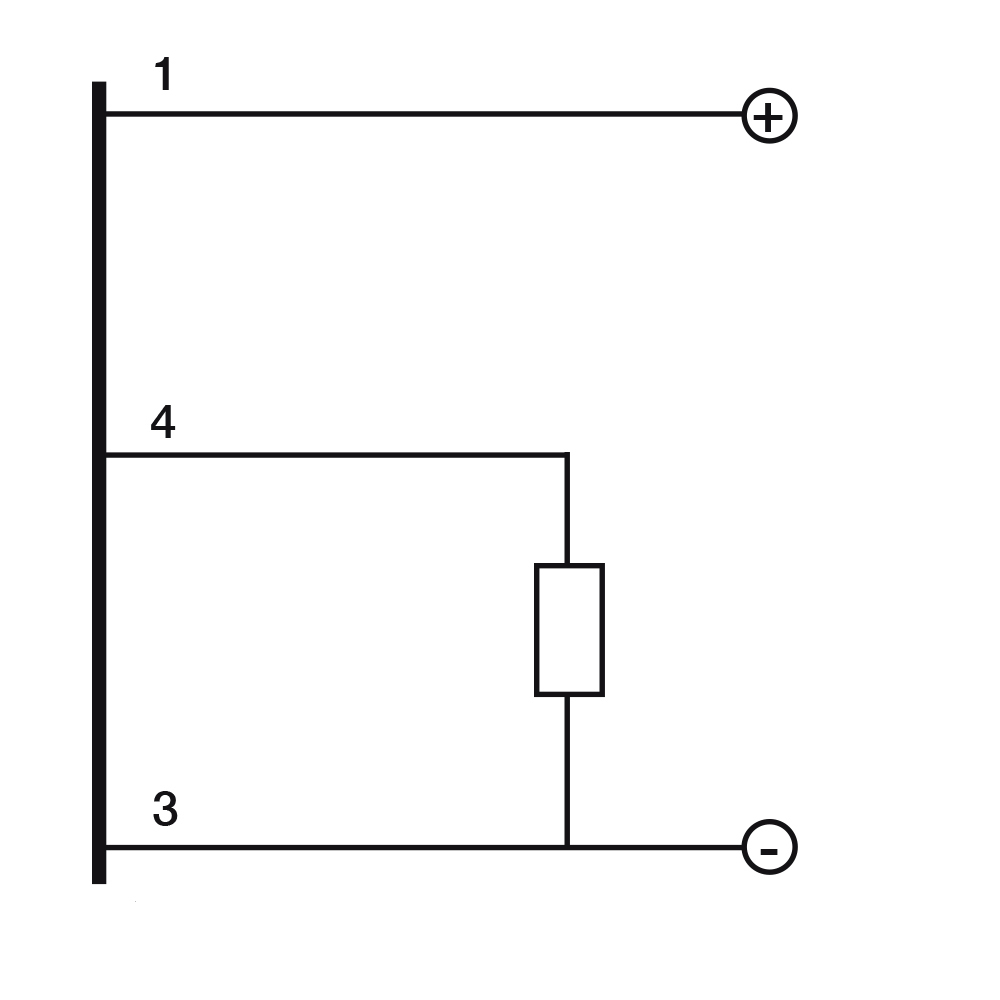

| Tipo de saída | PNP |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 2 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 200 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,8 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

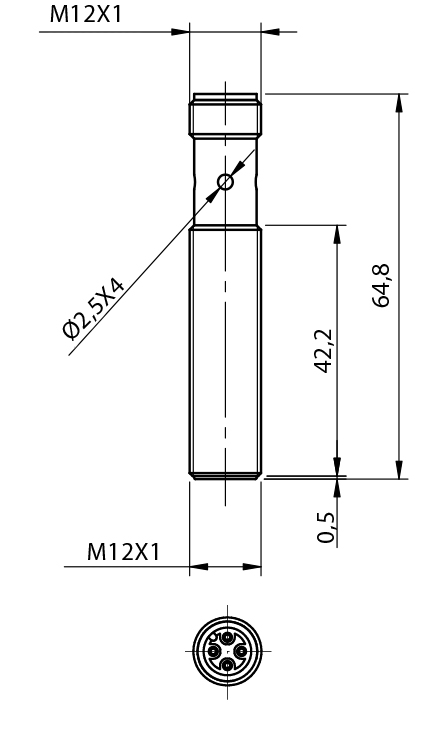

| Dimensões | M12 x 1 / L = 64,8 mm |
| Montagem | Faceada (embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Conector M12 |
| Torque de aperto | 10 Nm |
| Peso | 30 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M12x1 |
Perguntas frequentes
Por que esta é a configuração mais comum da indústria?
Porque combina os três padrões dominantes: montagem faceada (instalação protegida), saída PNP NA (o padrão dos CLPs europeus, majoritários no Brasil) e conector M12 (troca em segundos na manutenção). Por isso é a especificação típica de listas de materiais e estoques de reposição.
Qual a diferença para o AM1/AN-1H?
Apenas a lógica de saída: este é PNP (comutação pelo positivo); o AN-1H é NPN (pelo negativo). Detecção, mecânica e conexão são idênticas. Escolha conforme a entrada do seu CLP.
Substitui sensores M12 faceados PNP de outras marcas?
Sim, na grande maioria dos casos — é o padrão mais consolidado do mercado. Envie o código do seu sensor atual e nossa equipe confirma a equivalência sem compromisso.
Padronizando o estoque de reposição da sua manutenção? A Civitech monta o cruzamento completo da sua lista de sensores para os equivalentes Datasensing, com condições para compra programada. Distribuidor autorizado com estoque em São Paulo.
