O AM1/AP-4H é um sensor indutivo cilíndrico M12 não-faceado de longa distância da Datasensing: distância sensora nominal de 8 mm — o dobro de um M12 convencional. A saída é PNP NA com conexão por conector M12, que agiliza a substituição em manutenção sem refazer cabeamento. Corpo em latão niquelado com proteção IP67 e frequência de comutação de 2 kHz.
A distância ampliada dá mais folga entre sensor e peça — reduzindo colisões acidentais (principal causa de quebra de sensores indutivos) e tolerando maior variação de posicionamento do alvo.
Aplicações típicas
Detecção de peças metálicas com variação de posição, fim de curso em atuadores e dispositivos onde a folga adicional evita impacto, monitoramento em linhas com troca frequente de sensores (conector M12 facilita a manutenção), detecção em suportes onde a montagem não embutida é viável.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 8 mm |
| Distância operacional | 0…6,48 mm |
| Alvo padrão | 24×24 mm FE360 |
| Fator de correção | cobre: 0,41 / alumínio: 0,46 / latão: 0,52 / inox: 0,71 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
Saída

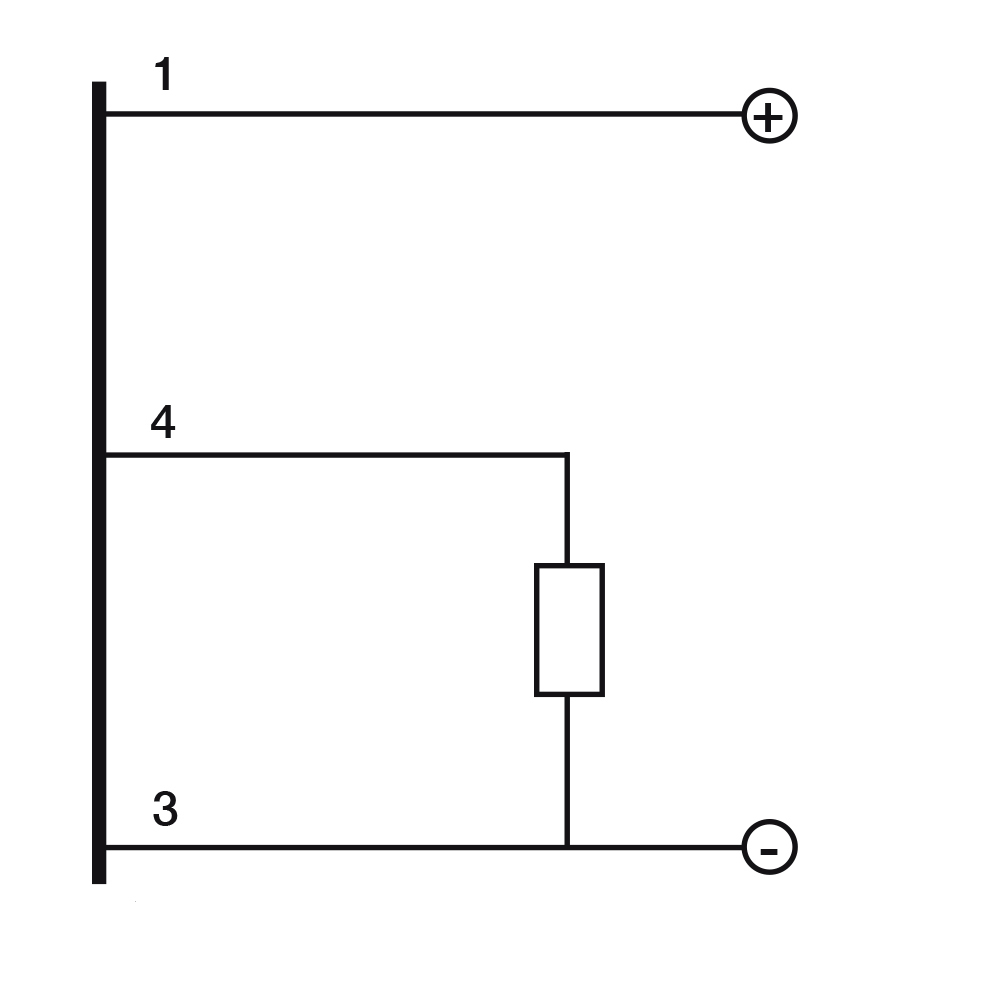

| Tipo de saída | PNP |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 2 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 200 mA |
| Consumo sem carga | ≤ 10 mA |
| Queda de tensão na saída | ≤ 1,8 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |
Dados mecânicos

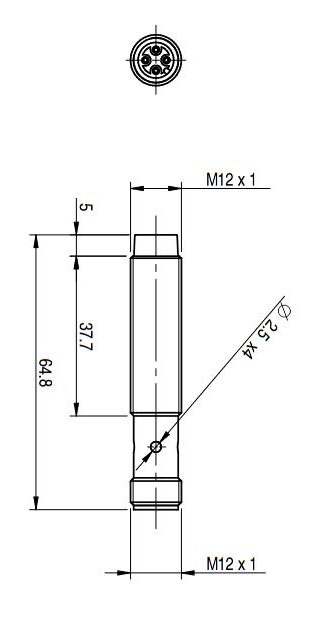

| Dimensões | M12 x 1 / L = 64,8 mm |
| Montagem | Não-faceada (não embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Conector M12 |
| Peso | 30 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M12x1 |
Perguntas frequentes
Qual a vantagem do sensor de longa distância?
Mais folga entre o sensor e a peça detectada. Isso reduz colisões acidentais — a principal causa de danos em sensores indutivos — e tolera variações no posicionamento do alvo, aumentando a disponibilidade da máquina.
Preciso do cabo com conector M12 separadamente?
Sim. Este modelo tem saída por conector M12 macho — o cabo conectorizado (fêmea M12, reto ou 90°, em diversos comprimentos) é vendido separadamente. Inclua o cabo na sua solicitação de orçamento que indicamos o modelo correto.
Este sensor substitui indutivos M12 de outras marcas?
Em geral, sim — verifique distância sensora, tipo de saída (PNP/NPN, NA/NF) e conexão. Envie o código do seu sensor atual e nossa equipe técnica confirma a equivalência sem compromisso.
Precisa de outra configuração? A série AM tem versões NPN, NF, com cabo, corpo curto e distâncias padrão. Consulte a Civitech — distribuidor autorizado Datasensing.
