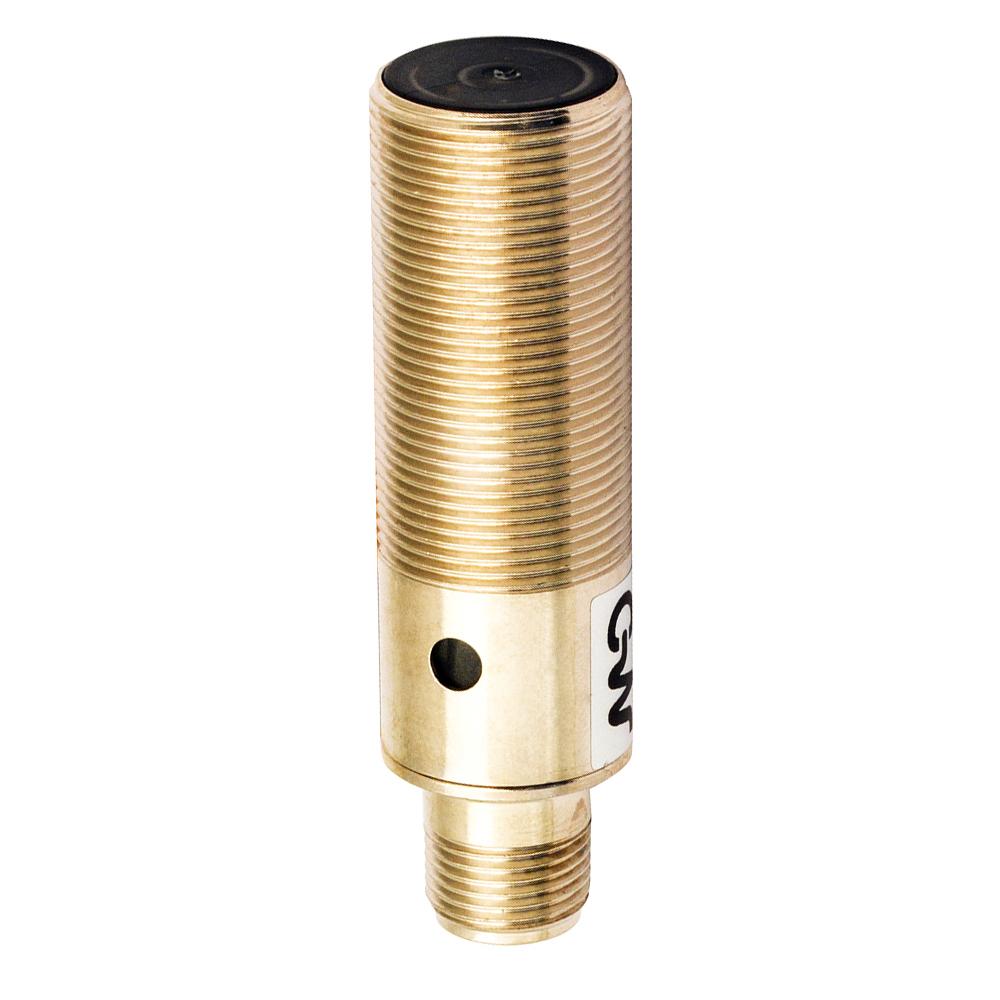

O PKS/0P-1H é um sensor indutivo cilíndrico M18 faceado da série PMS-PKS/PMW-PKW da Datasensing — a linha projetada para ambientes severos: carcaça dupla (double enclosure) em latão niquelado, resistência a óleos de corte e vedação IP67/IP68, à prova de imersão. Distância sensora nominal de 5 mm, dupla saída PNP NA+NF (complementar) e conexão por conector M12.
É o sensor indutivo para onde os convencionais falham: usinagem com fluido de corte, lavagem industrial, cavacos e respingos. A dupla saída complementar ainda permite monitorar a integridade do circuito no CLP (uma saída sempre ativa), recurso valorizado em aplicações críticas.
Aplicações típicas
Detecção de posição em máquinas-ferramenta (tornos, centros de usinagem) com exposição direta a fluido de corte, dispositivos de fixação e gabaritos em células de usinagem, equipamentos sujeitos a lavagem ou imersão, linhas com cavacos metálicos e ambientes agressivos em geral. Modelos ATEX categoria 3 disponíveis sob consulta.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 5 mm |
| Distância operacional | 0…4,05 mm |
| Alvo padrão | 18×18 mm FE360 |
| Fator de correção | cobre: 0,3 / alumínio: 0,35 / latão: 0,65 / inox: 0,76 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |
| Deriva térmica de Sr | < 10% |
Saída
| Tipo de saída | PNP |

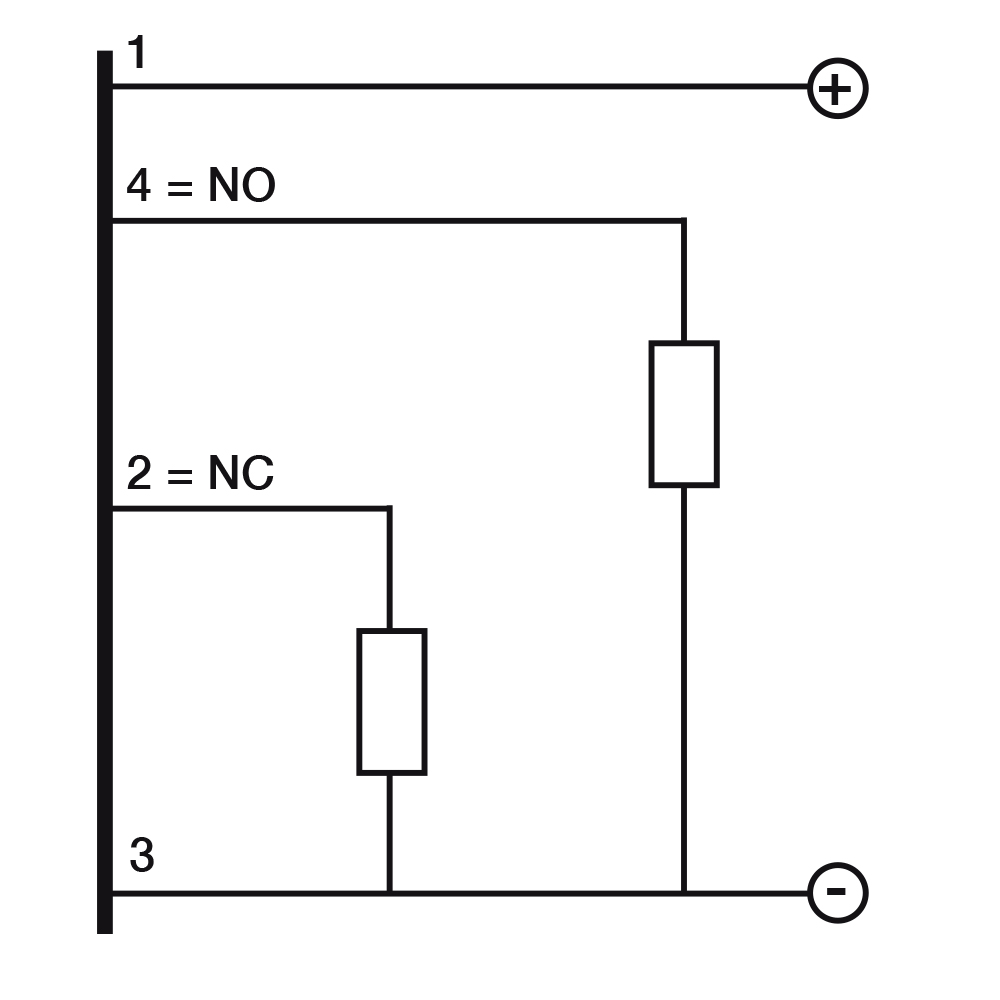

| Função de saída | NA + NF (complementar) |
| Frequência de comutação | 1,5 kHz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 400 mA |
| Consumo sem carga | ≤ 15 mA |
| Corrente de fuga | ≤ 10 µA |
| Queda de tensão na saída | ≤ 2 V @ 200 mA |
| Indicação LED | LED amarelo (estado da saída), visível em ângulo amplo |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva — proteção elétrica completa |
Dados mecânicos

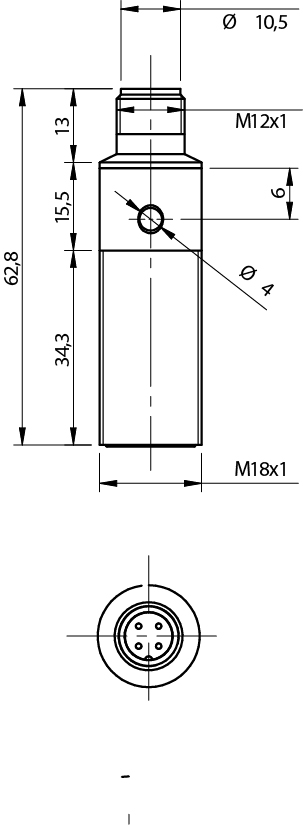

| Dimensões | M18 x 1 / L = 62,8 mm |
| Montagem | Faceada (embutida) |
| Material do corpo | Latão niquelado (carcaça dupla) |
| Material da face ativa | PSU |
| Conexão | Conector M12 |
| Torque de aperto | 50 Nm |
| Peso | 50 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67, IP68 |
| Certificações | CE / EMC IEC 60947-5-2 / vibração e choque IEC 60068 |
| Acessórios inclusos | 2 porcas M18x1 |
Perguntas frequentes
Qual a diferença do PKS/0P-1H para um indutivo M18 convencional?
A construção. A série PKS tem carcaça dupla, materiais resistentes a óleos de corte e vedação IP67/IP68 (suporta imersão) — enquanto um indutivo padrão IP67 sofre com a agressividade química dos fluidos de usinagem ao longo do tempo. Em máquina-ferramenta, essa diferença se traduz em vida útil muito maior.
Para que serve a dupla saída NA+NF?
Além de escolher a lógica sem trocar de modelo, as saídas complementares permitem que o CLP monitore a integridade do sensor e da fiação: em operação normal, uma das saídas está sempre ativa — se ambas caírem, há falha no circuito. É um recurso de diagnóstico simples e eficaz para aplicações críticas.
O sensor suporta jato ou imersão em fluido de corte?
Sim — a classificação IP68 cobre imersão contínua (conforme condições da norma) e a linha é especificada pelo fabricante como resistente a óleos de corte, para uso em máquinas-ferramenta. Para aplicações com fluidos químicos específicos, consulte nossa equipe com o tipo de fluido utilizado.
Trabalha com usinagem e precisa padronizar sensores resistentes? A série PMS-PKS/PMW-PKW tem versões M12 e M18, faceadas e não-faceadas, cabo ou conector. Envie sua lista à Civitech — distribuidor autorizado Datasensing — e montamos a especificação completa, incluindo equivalências com os sensores que você usa hoje.
