O AK1/AP-2H é um sensor indutivo cilíndrico M18 não-faceado da Datasensing com distância sensora nominal de 8 mm, saída PNP NA com capacidade de 400 mA — o dobro dos sensores M12, suficiente para acionar relés, sinaleiros e pequenas cargas diretamente — e conexão por conector M12. Corpo em latão niquelado de 64 mm, proteção IP67 e queda de tensão de apenas 1 V em plena carga.
A montagem não-faceada garante a distância de 8 mm com folga de posicionamento do alvo, e o formato M18 é o meio-termo clássico entre a compacidade do M12 e o alcance do M30.
Aplicações típicas
Detecção de peças metálicas de uso geral em máquinas e transportadores, posições com variação de alinhamento do alvo (a folga de 8 mm absorve tolerâncias), acionamento direto de relés e cargas de até 400 mA sem interface, reposição de sensores M18 não-faceados de qualquer marca.
Especificações técnicas
Propriedades de detecção
| Distância sensora nominal (Sn) | 8 mm |
| Distância operacional | 0…6,48 mm |
| Alvo padrão | 24×24 mm FE360 |
| Fator de correção | cobre: 0,45 / alumínio: 0,53 / latão: 0,56 / inox: 0,77 |
| Repetibilidade | < 5% |
| Histerese | 1…20% |

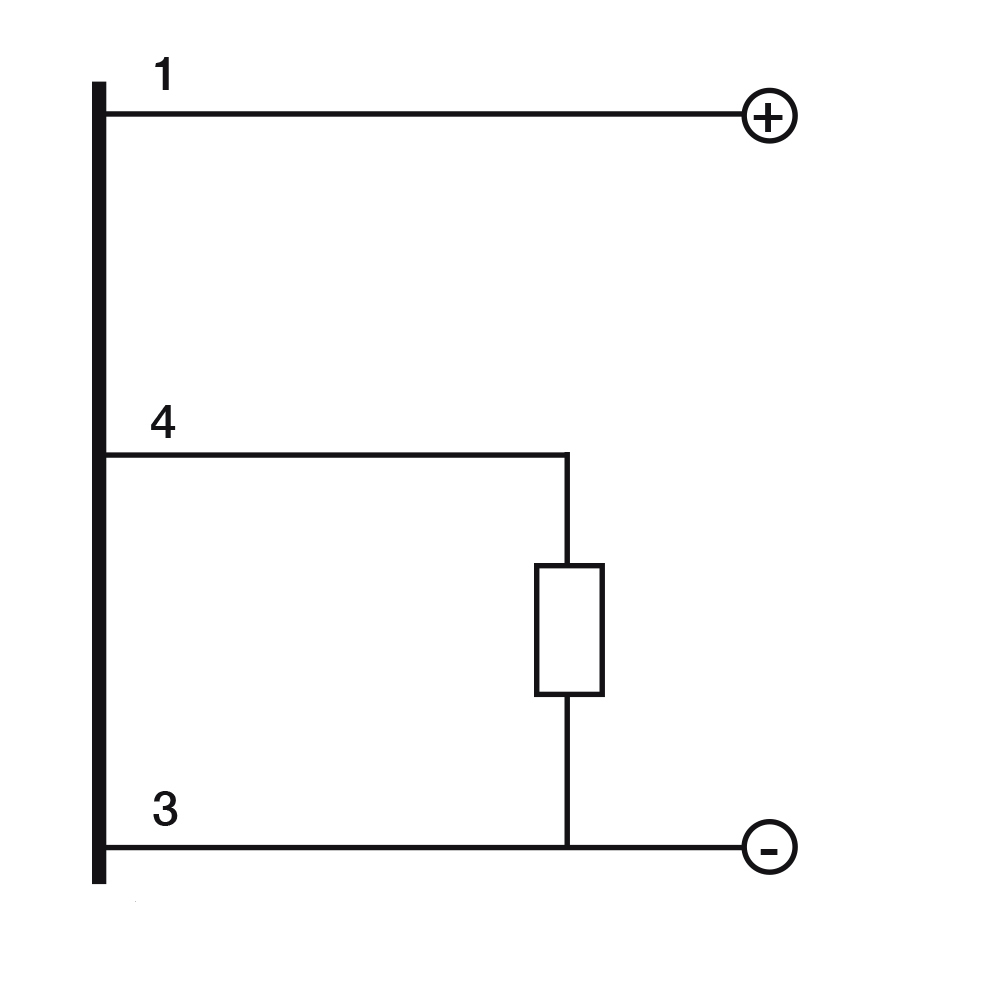

Saída
| Tipo de saída | PNP |
| Função de saída | NA (normalmente aberta) |
| Frequência de comutação | 600 Hz |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 400 mA |
| Consumo sem carga | ≤ 20 mA |
| Queda de tensão na saída | ≤ 1 V @ 400 mA |
| Indicação LED | LED amarelo (estado da saída) |
| Proteções | Curto-circuito, inversão de polaridade, sobretensão impulsiva, cargas indutivas |

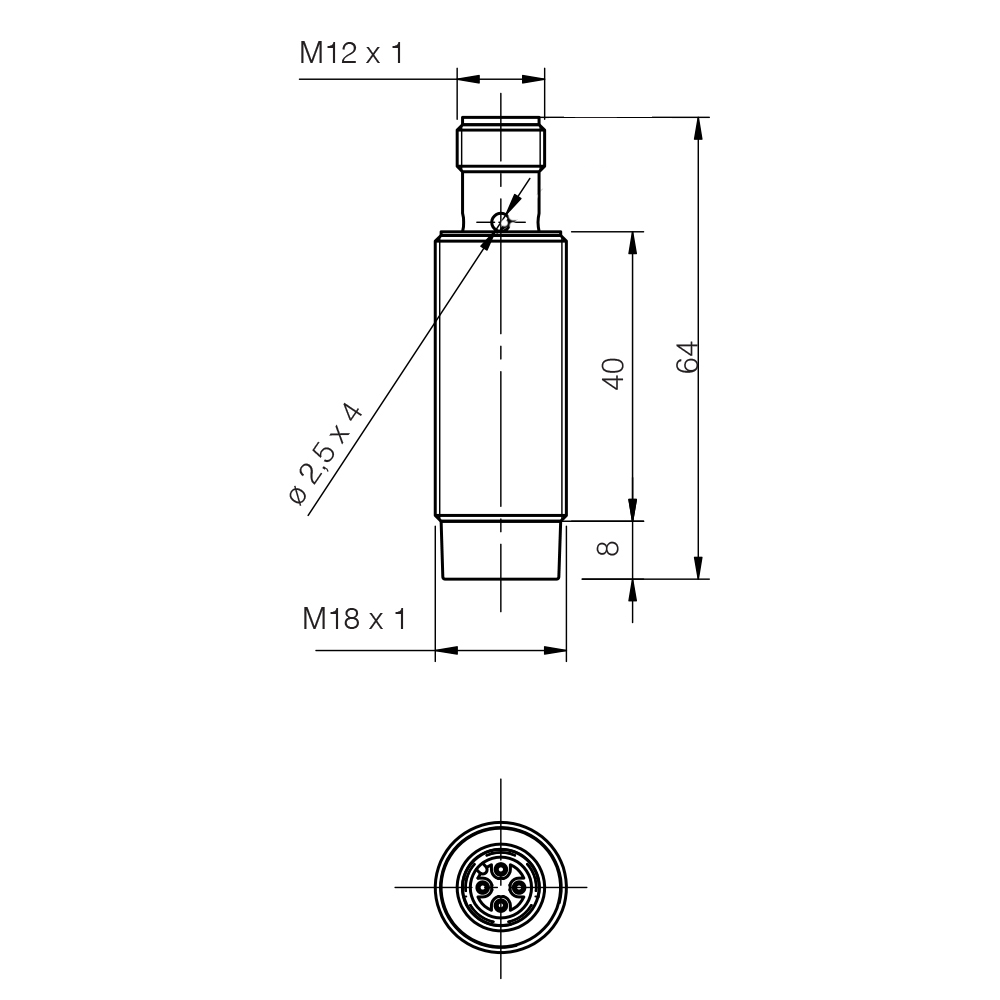

Dados mecânicos
| Dimensões | M18 x 1 / L = 64 mm |
| Montagem | Não-faceada (não embutida) |
| Material do corpo | Latão niquelado |
| Conexão | Conector M12 |
| Torque de aperto | 25 Nm |
| Peso | 55 g |
| Temperatura de operação | -25 °C…+70 °C |
| Grau de proteção | IP67 |
| Certificações | CE, UR |
| Acessórios inclusos | 2 porcas M18x1 |
Perguntas frequentes
Qual a diferença para o AK1/AP-1H?
A montagem e a distância: o AP-1H é faceado (embutido, Sn 5 mm); este AP-2H é não-faceado (Sn 8 mm). Escolha o faceado para instalação nivelada e protegida; o não-faceado quando a folga de detecção maior é prioridade. Saída, capacidade de 400 mA e conector são iguais.
M12 ou M18: como decidir?
Pelo espaço disponível e pela distância necessária. O M18 detecta mais longe (8 mm não-faceado contra 4 mm do M12) e aciona cargas maiores (400 mA contra 200 mA) — em contrapartida, ocupa mais espaço. Onde ambos servem, o M18 dá mais margem de segurança.
Substitui sensores M18 de outras marcas?
Na grande maioria dos casos, sim. Envie o código do seu sensor atual e nossa equipe confirma a equivalência técnica sem compromisso.
Precisa de NA+NF, NPN, faceado ou saída por cabo? A série AK cobre todas as configurações M18, incluindo modelos ATEX categoria 3 sob consulta. Civitech — distribuidor autorizado Datasensing, estoque em São Paulo.
