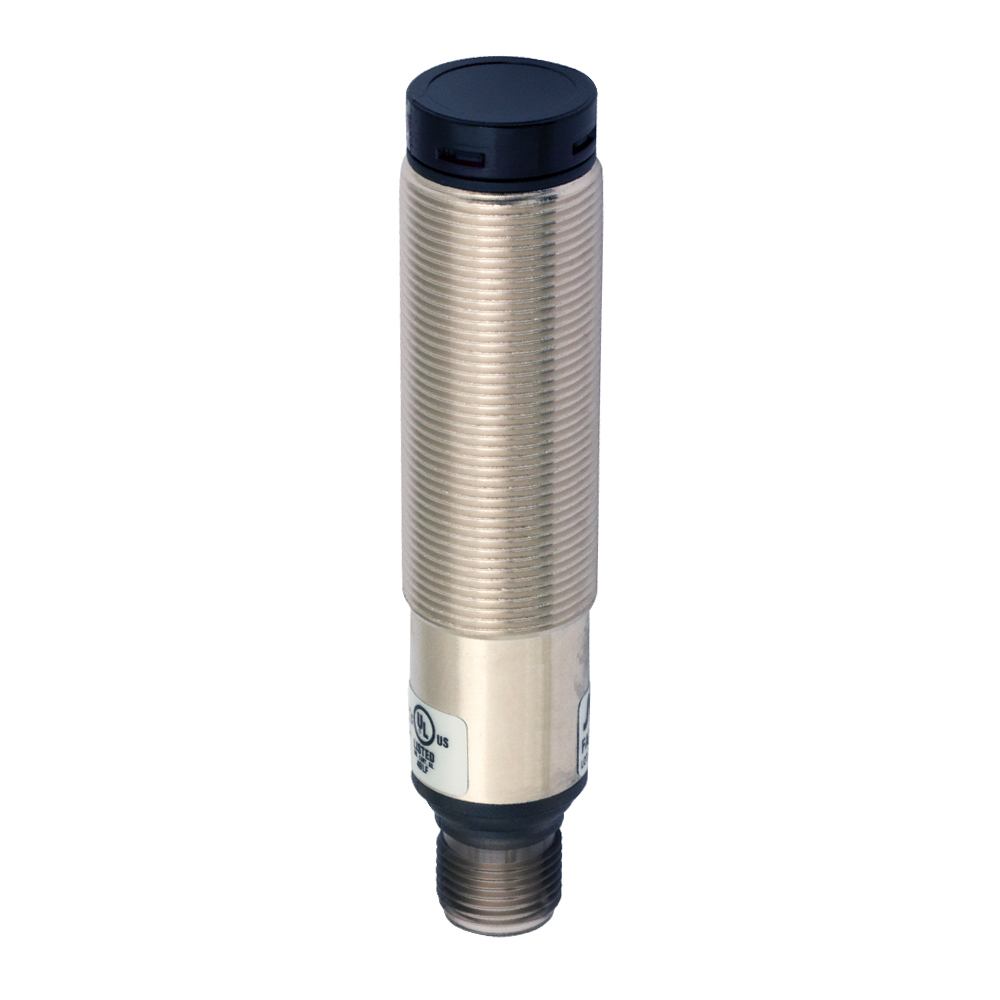

O FAR2/BP-1E é um sensor fotoelétrico M18 difuso com óptica axial e corpo metálico em latão niquelado — a escolha quando a robustez mecânica importa tanto quanto a detecção. Alcance nominal de 100 mm (difuso de curta distância, alta estabilidade), dupla saída PNP NA+NF e conexão por conector M12. A emissão em LED vermelho visível (660 nm) facilita o apontamento e o alinhamento na instalação.
No princípio difuso, o próprio objeto reflete a luz de volta — sem refletor, sem receptor separado, instalação em um único ponto. Proteção elétrica completa contra curto-circuito, sobretensão e inversão de polaridade, com certificações CE e cULus.
Aplicações típicas
Detecção de presença de peças e produtos a curta distância em máquinas e dispositivos com risco de impacto (onde o corpo metálico se paga), linhas de montagem, contagem de itens em esteiras, verificação de presença em gabaritos. Para alcances maiores com ajuste de sensibilidade, veja o modelo FAI7/BP-0E (400 mm ajustável, corpo plástico) da mesma família.
Especificações técnicas
Propriedades de detecção
| Alcance nominal | 100 mm (difuso, alvo branco Kodak 90% 100×100 mm) |
| Princípio de funcionamento | Reflexão difusa (curta distância, ≤200 mm) |
| Posição da óptica | Axial |
| Ajuste de sensibilidade | Não (calibração fixa de fábrica) |
| Repetibilidade | 5% |
| Deriva térmica de Sr | ≤ 10% |
Saída

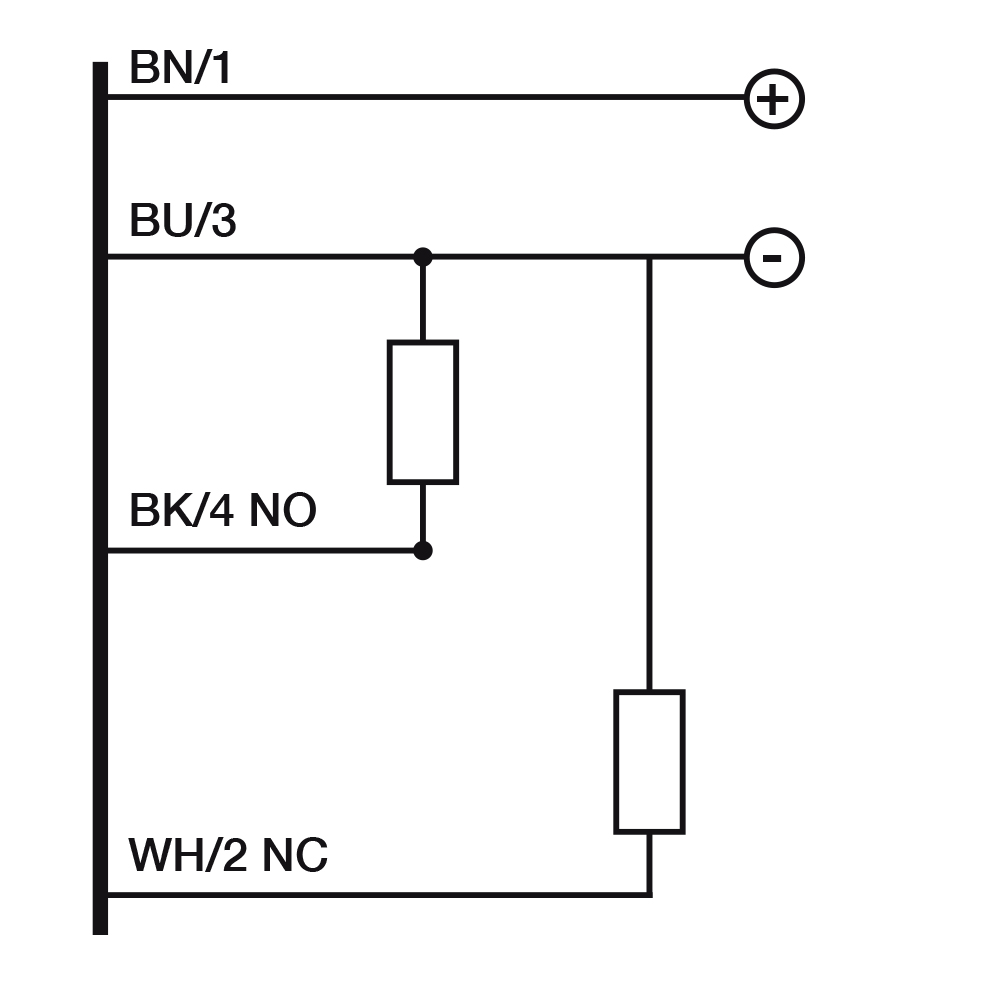

| Tipo de saída | PNP NA+NF (dupla saída) |
| Frequência de comutação | 250 Hz |
| Tempo de resposta | 2 ms |
Dados elétricos
| Tensão de operação | 10…30 Vdc |
| Corrente de carga | ≤ 100 mA |
| Consumo sem carga | ≤ 30 mA |
| Emissão | LED vermelho (660 nm) |
| Imunidade à luz externa | 5.000 lux (incandescente) / 10.000 lux (luz solar) |
| Indicação LED | Amarelo (estado da saída) |
| Proteções | Curto-circuito (autoreset), sobretensão, inversão de polaridade, tensão impulsiva |
Dados mecânicos

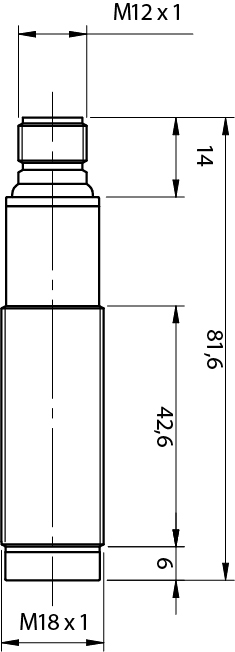

| Dimensões | M18 x 1 / L = 81,6 mm |
| Material do corpo | Latão niquelado / conector PC |
| Material da cabeça óptica | PC |
| Conexão | Conector M12 |
| Torque de aperto | 25 Nm |
| Peso | 100 g |
| Temperatura de operação | -25 °C…+70 °C (sem congelamento) |
| Grau de proteção | IP67 |
| Certificações | CE, cULus |
| Acessórios inclusos | Porcas M18 x 1 |
Perguntas frequentes
Qual a diferença entre o FAR2/BP-1E e o FAI7/BP-0E?
Três diferenças principais: o FAR2/BP-1E tem corpo metálico (latão niquelado), alcance fixo de 100 mm e LED vermelho visível; o FAI7/BP-0E tem corpo plástico, alcance de 400 mm ajustável por trimmer e LED infravermelho. Escolha o FAR2 quando robustez mecânica e simplicidade pesam mais; o FAI7 quando precisa de alcance maior e ajuste fino.
A luz vermelha visível traz alguma vantagem?
Sim — o ponto de luz visível no objeto facilita muito o alinhamento e a verificação do funcionamento na instalação e na manutenção, sem instrumento algum. Em sensores infravermelhos, o feixe é invisível.
Sem ajuste de sensibilidade, como garantir a detecção do meu objeto?
O alcance nominal de 100 mm é medido com alvo branco padrão; objetos escuros reduzem a distância útil. Como regra prática, posicione o objeto a até 50-60% do alcance nominal para folga de segurança. Em dúvida, informe o material e a cor do objeto na solicitação de orçamento que validamos a aplicação.
Precisa de outro alcance ou princípio óptico? A série FA tem modelos difusos ajustáveis, retrorreflexivos (inclusive para transparentes) e barreira. Consulte a Civitech — distribuidor autorizado Datasensing.
